串口數據記錄儀，自動記錄從串口接收到的數據，并以多種數據格式進行存儲，以U盤的文件形式在電腦端顯示。顯示方式可以是電腦端U盤的指定格式的文件形式，也可以是利用PC軟件先導入分析后，生成PDF等格式文件形式，方便查看和統計。
本產品方案為單芯方案，根據記錄數據量大小和數據通訊速率，提供FLASH存儲的低成本數據記錄方案和快速的SD卡數據存儲方案。
本方案電路無需晶振、元器件少，硬件電路簡單，USB方式連接電腦，U盤文件方式查看，數據統計方便、可廣泛應用于工業現場的設備信息記錄、物流中的溫度記錄、環境監測記錄、黑匣子記錄儀等。

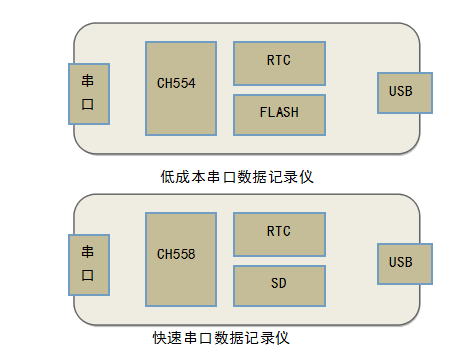

產品內部框圖，僅供參考：
方案簡介
自動記錄串口數據至FLASH或SD卡內，支持1200~115200bps，TTL/RS232/RS485電平。
U盤文件方式查看記錄數據。連接PC時，可模擬成U盤，支持FAT文件系統。
數據透明傳輸，可進行透明保存或格式轉換后保存。
數據保存格式支持TXT、EXCEL（CSV）等方式保存。
支持PDF方式查看數據。利用PC導入數據后分析匯總生成指定格式的PDF文件。
支持RTC時間功能�？山Y(jié)合時間生成數據記錄或文件。
支持時間、存儲方式、文件名、存儲權限、通訊超時等設置。
提供狀態燈指示，方便及時處理設備異常。
支持PC配置工具或SD卡配置文件方式修改波特率、文件名、數據存儲方式。
抗震性好。支持FLASH或SD卡存儲數據。
單芯片實現/電路簡單、成本低。
支持電池或電源適配器供電。
應用場景
傳感器采集記錄
黑匣子數據記錄
物流運輸數據記錄
環境監測數據
方案提供形式硬件板，可提供套片形式、成品電路板形式、帶外殼成品；
電路板或外殼訂貨時，需要最小起訂量；
軟硬件更改時，需起訂量或開發費。
